Среднеразмерная экзотермическая изоляционная трубка для стояка
После контакта экзотермической и изолирующей втулки стояка с расплавленным металлом, находящийся в ней экзотермический агент сгорает, выделяя тепло, которое нагревает расплавленный металл. В то же время, изолирующий материал предотвращает рассеивание тепла, тем самым продлевая время затвердевания расплавленного металла в стояке.
Это обеспечивает непрерывную и эффективную подачу материала в отливку, позволяя использовать питатель меньшего объема для подачи материала в отливку. В результате повышается выход годных изделий и снижаются производственные затраты.
Втулки-подъемники широко используются в производстве литой стали, чугуна, литых цветных сплавов и т. д. и могут применяться в различных процессах формования, таких как автоматические формовочные линии, линии формования под высоким давлением и линии литья в оболочковые формы, что позволяет удовлетворить производственные потребности при изготовлении различных отливок.
- Информация
Среднеразмерная экзотермическая изоляционная трубка для стояка
Среднеразмерная экзотермическая изоляционная трубка для стояка
Изоляционная втулка стояка YF350, предотвращающая выделение тепла, изготовлена из легкого изоляционного материала, предотвращающего выделение тепла, и используется с теплообменными соединениями, обладающими высокой теплотворной способностью и не загрязняющими сплавы, что обеспечивает эффективную подачу расплава. Низкий уровень выбросов, хорошая проницаемость и высокая огнеупорность гарантируют чистоту возвратных расплавов литейного производства.
YF350 Экзотермическая изолирующая трубка-подъемник обладает превосходными преимуществами: низким уровнем выбросов, высокой прочностью и ударной вязкостью, что делает ее применимой для стальных и чугунных отливок средних и больших размеров, а также для соответствующих крышек. Встраивается в форму и используется в основном для формования.

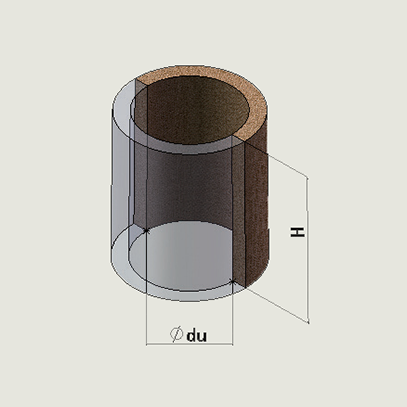

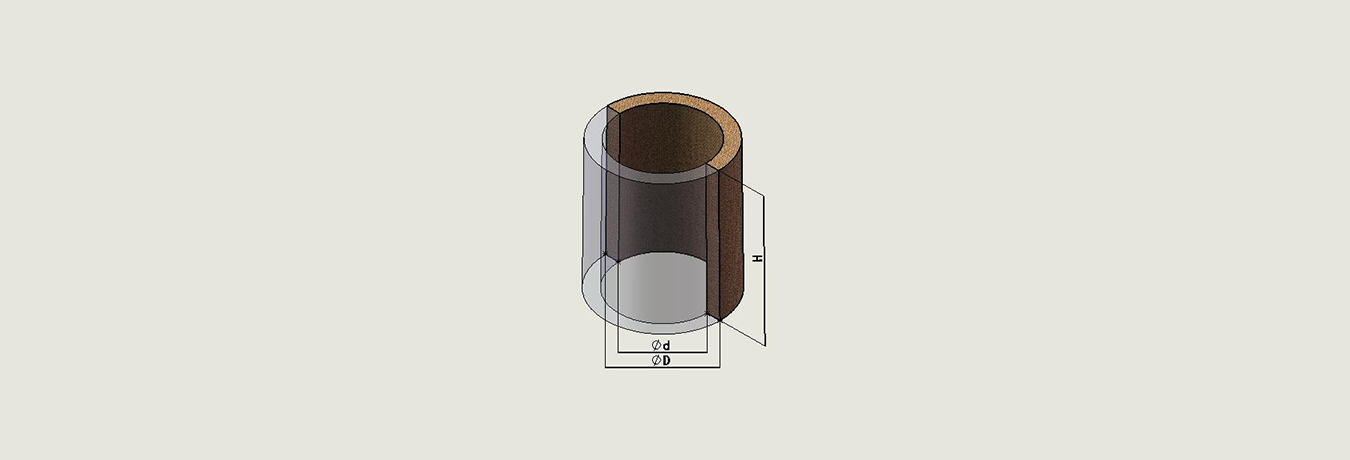

Цилиндрическая подъемная втулка

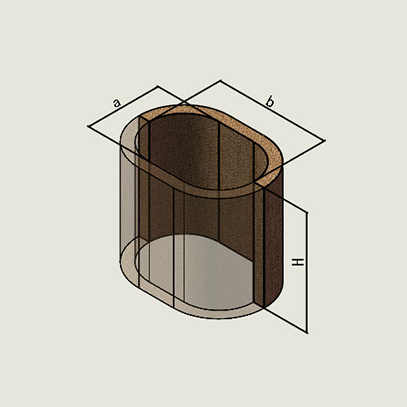

Овальный рукав-подъюбник

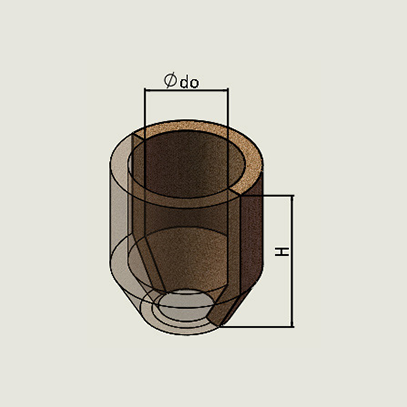

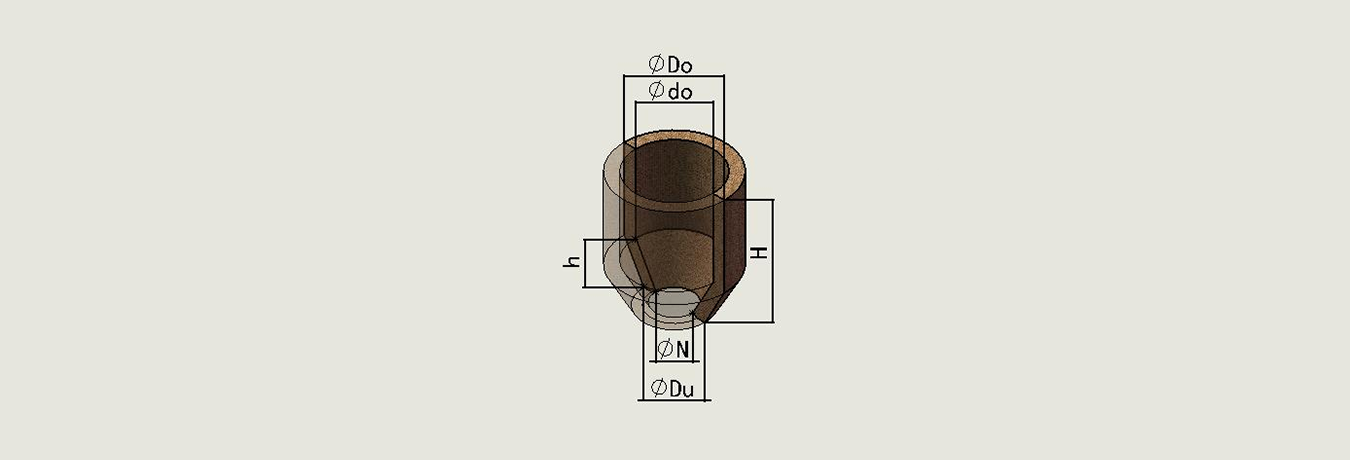

Рукав с отворотом вниз по шее:

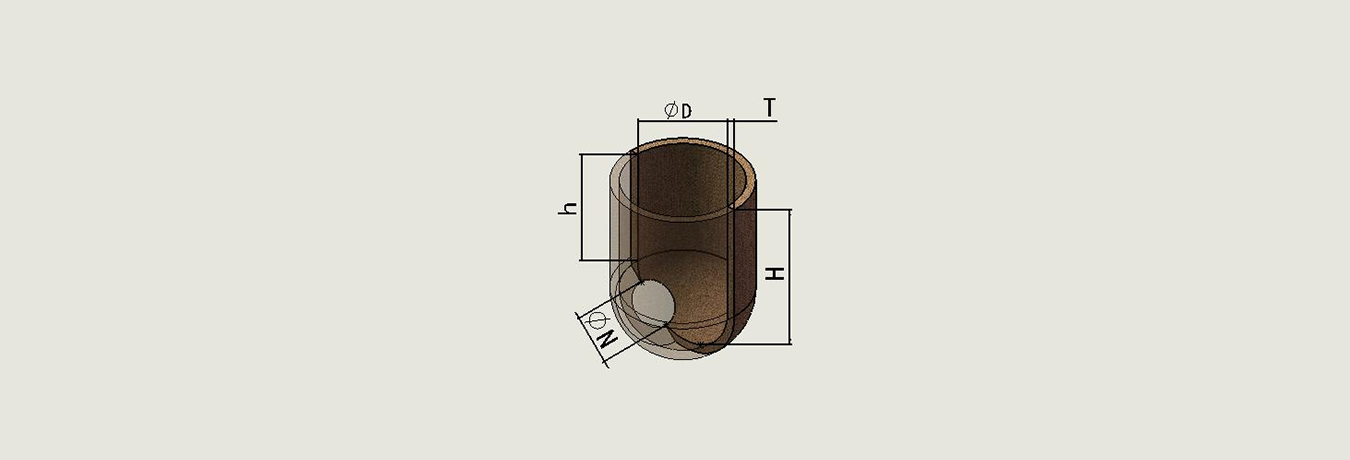

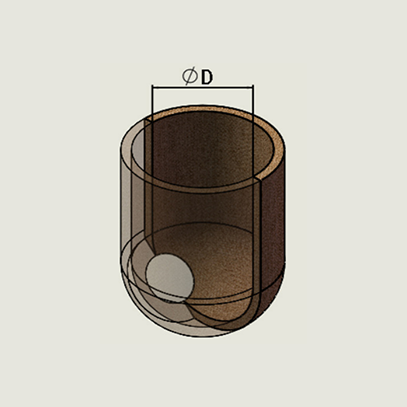

Боковой подъемный рукав

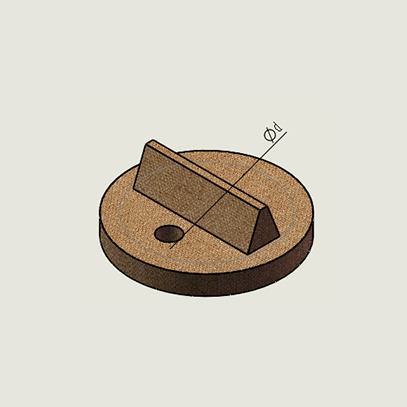

Круглая крышка-подставка

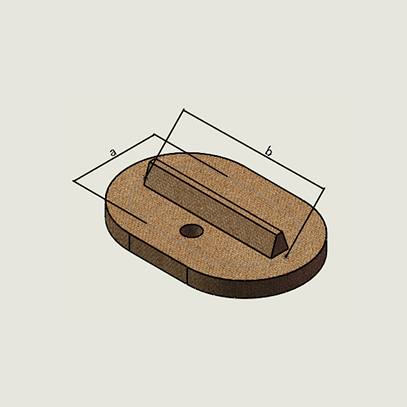

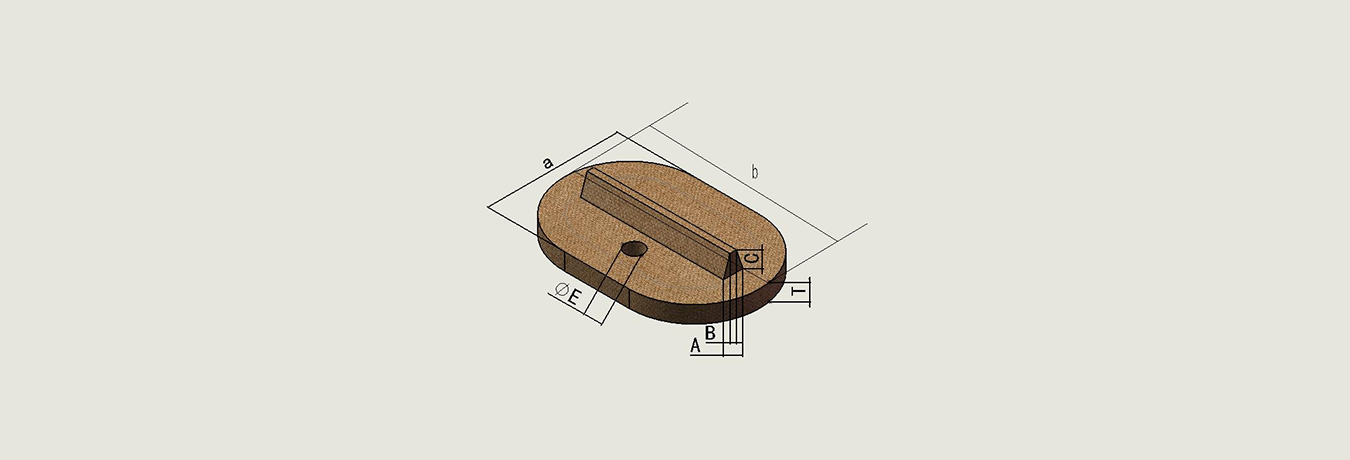

Овальная крышка-подъемник
Надежный и экономически эффективный подход к оптимизации эффективности кормления, повышению качества и снижению затрат.
Диапазон модуля упругости обычно составляет от 3,5 до 8,0 см.
В основном используется для отливки из чугуна и стали средних и крупных размеров.
Хорошие теплоизоляционные и экзотермические свойства.

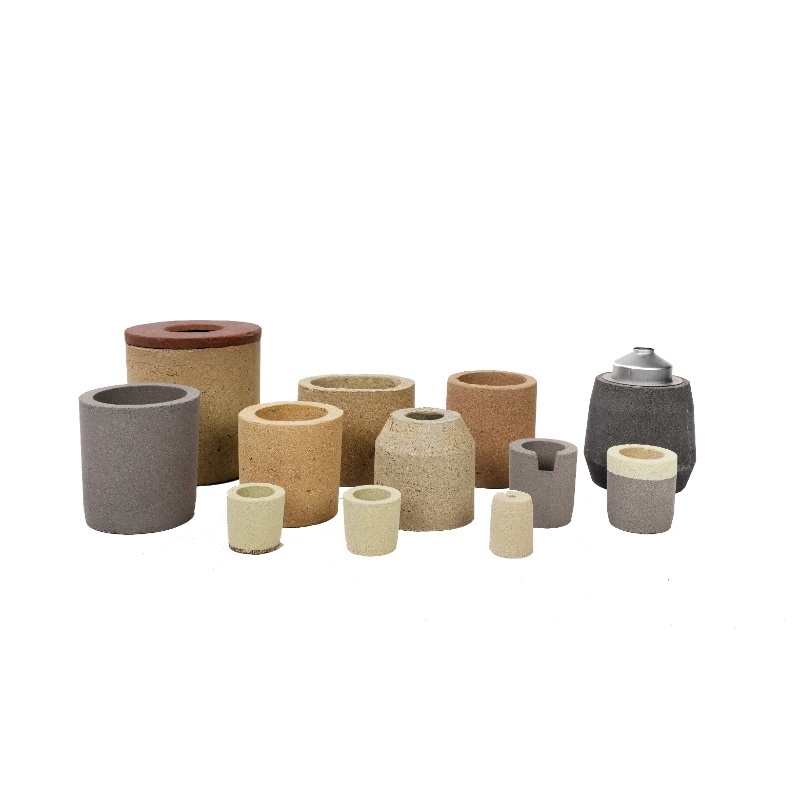

Доступно множество различных форм: цилиндрическая, овальная, с горлышком и боковыми стенками.
| Спецификация | Модуль экзотермического подъема | Модуль упругости изоляционного стояка | Объем | Размер (мм) | ||
| Д | д | ЧАС | ||||
YF350-M150×150 | 3.58 | 2.75 | 2649 | 195 | 150 | 150 |
YF350-M150×200 | 3.91 | 3.00 | 3533 | 195 | 150 | 200 |
YF350-M160×160 | 3.88 | 2.98 | 3060 | 203 | 164 | 160 |
YF350-M160×200 | 4.16 | 3.20 | 4223 | 203 | 164 | 200 |
YF350-M180×180 | 4.29 | 3.30 | 4578 | 230 | 180 | 180 |
YF350-M180×200 | 4.43 | 3.41 | 5087 | 230 | 180 | 200 |
YF350-M200×200 | 4.77 | 3.67 | 6280 | 250 | 200 | 200 |
YF350-M225×225 | 5.36 | 4.13 | 8942 | 275 | 225 | 225 |
YF350-M250×250 | 6.04 | 4.58 | 12266 | 305 | 250 | 250 |
YF350-M275×275 | 6.65 | 5.04 | 16326 | 330 | 275 | 275 |
YF350-M300×200 | 6.22 | 4.71 | 14130 | 360 | 300 | 300 |
YF350-M300×300 | 7.25 | 5.50 | 21195 | 360 | 300 | 300 |
YF350-M325×163 | 5.90 | 4.48 | 13515 | 385 | 325 | 163 |
YF350-M325×200 | 6.49 | 4.93 | 16583 | 385 | 325 | 200 |
YF350-M325×325 | 7.85 | 5.96 | 26948 | 385 | 325 | 325 |

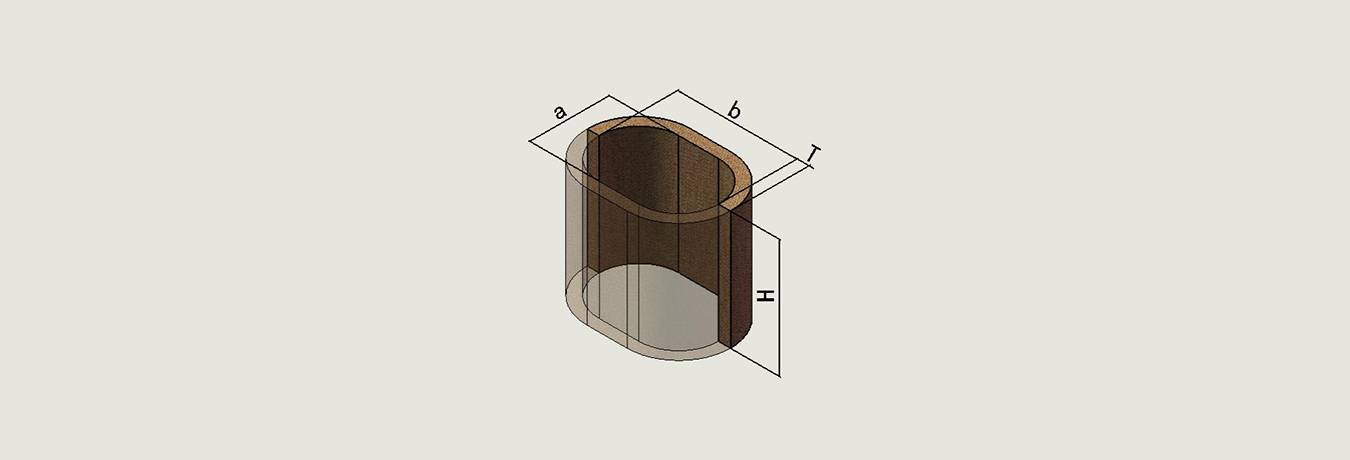

| Спецификация | Модуль экзотермического подъема | Модуль упругости изоляционного стояка | Объем | Размер (мм) | |||
| а | б | Т | ЧАС | ||||
YF350-T100/200/200 | 3.90 | 2.78 | 3500 | 100 | 200 | 20 | 200 |
| YF350-T120/180/180 | 3.95 | 2.90 | 3331 | 120 | 180 | 20 | 180 |
| YF350-T120/180/200 | 4.12 | 2.98 | 3700 | 120 | 180 | 20 | 200 |
| YF350-T120/240/200 | 4.41 | 3.24 | 5140 | 120 | 240 | 22 | 200 |
| YF350-T140/210/200 | 4.53 | 3.33 | 5030 | 140 | 210 | 22 | 200 |
| YF350-T140/280/200 | 4.91 | 3.59 | 6990 | 140 | 280 | 22 | 200 |
| YF350-T140/300/160 | 4.15 | 3.05 | 5291 | 140 | 300 | 22 | 160 |
| YF350-T160/240/200 | 5.01 | 3.66 | 6600 | 160 | 240 | 22 | 200 |
| YF350-T160/240/240 | 5.27 | 3.86 | 7890 | 160 | 240 | 22 | 240 |
| YF350-T160/320/200 | 5.36 | 3.93 | 9130 | 160 | 320 | 22 | 200 |
| YF350-T180/270/200 | 5.20 | 3.93 | 8300 | 180 | 270 | 22 | 200 |
| YF350-T180/270/270 | 5.77 | 4.35 | 1120 | 180 | 270 | 22 | 270 |
| YF350-T180/360/200 | 5.61 | 4.23 | 11560 | 180 | 360 | 24 | 200 |
| YF350-T200/300/200 | 5.59 | 4.22 | 10300 | 200 | 300 | 24 | 200 |
| YF350-T200/300/300 | 6.41 | 4.83 | 15420 | 200 | 300 | 24 | 300 |
| YF350-T200/360/350 | 7.07 | 5.32 | 22190 | 200 | 360 | 26 | 350 |
| YF350-T200/400/200 | 5.99 | 4.51 | 14280 | 200 | 400 | 26 | 200 |
| YF350-T220/330/200 | 5.92 | 4.45 | 12400 | 220 | 330 | 26 | 200 |
| YF350-T220/330/330 | 7.05 | 5.31 | 20520 | 220 | 330 | 26 | 330 |
| YF350-T240/360/360 | 7.69 | 5.79 | 26640 | 240 | 360 | 28 | 360 |
| YF350-T250/375/200 | 6.41 | 4.79 | 16000 | 250 | 375 | 28 | 200 |
| YF350-T270/405/200 | 6.72 | 5.01 | 18700 | 270 | 405 | 30 | 200 |
| YF350-T300/450/200 | 7.05 | 5.30 | 23130 | 300 | 450 | 35 | 200 |
| YF350-T360/580/300 | 9.52 | 7.17 | 54280 | 360 | 580 | 35 | 300 |
| Спецификация | Модуль экзотермического подъема | Модуль упругости изоляционного стояка | Объем | Размер (мм) | |||||
| Из | Н | Дтот | делать | час | ЧАС | ||||
YF350-S150 | 3.71 | 2.90 | 2780 | 120 | 74 | 192 | 147 | 68 | 192 |
| YF350-S150-6 | 3.72 | 2.91 | 2850 | 135 | 88 | 192 | 147 | 68 | 192 |
| YF350-S180 | 4.33 | 3.39 | 4440 | 132 | 88 | 222 | 175 | 90 | 220 |
| YF350-S180-6 | 4.36 | 3.41 | 4580 | 160 | 105 | 222 | 175 | 90 | 220 |
| YF350-S200 | 4.93 | 3.87 | 6540 | 150 | 100 | 250 | 200 | 100 | 250 |
| YF350-S200-6 | 4.97 | 3.89 | 6760 | 170 | 120 | 250 | 200 | 100 | 250 |
| YF350-S225 | 5.54 | 4.38 | 9320 | 160 | 113 | 278 | 225 | 110 | 278 |
| YF350-S225-6 | 5.53 | 4.37 | 9530 | 190 | 135 | 278 | 225 | 110 | 278 |
| YF350-S250 | 5.99 | 4.86 | 12960 | 180 | 126 | 310 | 252 | 120 | 310 |
| YF350-S250-6 | 6.03 | 4.89 | 13370 | 210 | 151 | 310 | 252 | 120 | 310 |
| YF350-S275 | 6.91 | 5.35 | 17239 | 200 | 140 | 338 | 278 | 130 | 338 |
| YF350-S300 | 7.08 | 5.75 | 21310 | 210 | 150 | 360 | 300 | 140 | 360 |
| Спецификация | Модуль экзотермического подъема | Модуль упругости изоляционного стояка | Объем | Размер (мм) | |||||
| Д | ЧАС | час | Н | Тмин | Tmax | ||||
YF350-X150 | 4.2 | 3.40 | 5101 | 152.4 | 304.8 | 230.1 | 76.2 | 12.7 | 17.5 |
| YF350-X180 | 4.67 | 3.75 | 6675 | 177.8 | 304.8 | 217.7 | 88.9 | 12.7 | 17.5 |
| YF350-X200 | 5.17 | 4.15 | 8588 | 203.2 | 304.8 | 204.7 | 101.6 | 12.7 | 17.5 |
| YF350-X225 | 5.60 | 4.50 | 10663 | 228.6 | 304.8 | 192.0 | 114.3 | 19.1 | 23.9 |
| YF350-X250 | 6.02 | 5.03 | 15150 | 254.0 | 304.8 | 224.5 | 101.6 | 19.1 | 23.9 |
| YF350-X300 | 6.80 | 5.48 | 18234 | 304.8 | 304.8 | 153.9 | 121.9 | 19.1 | 23.9 |
| YF350-X350 | 7.43 | 5.98 | 24002 | 355.6 | 304.8 | 128.5 | 142.2 | 19.1 | 23.9 |

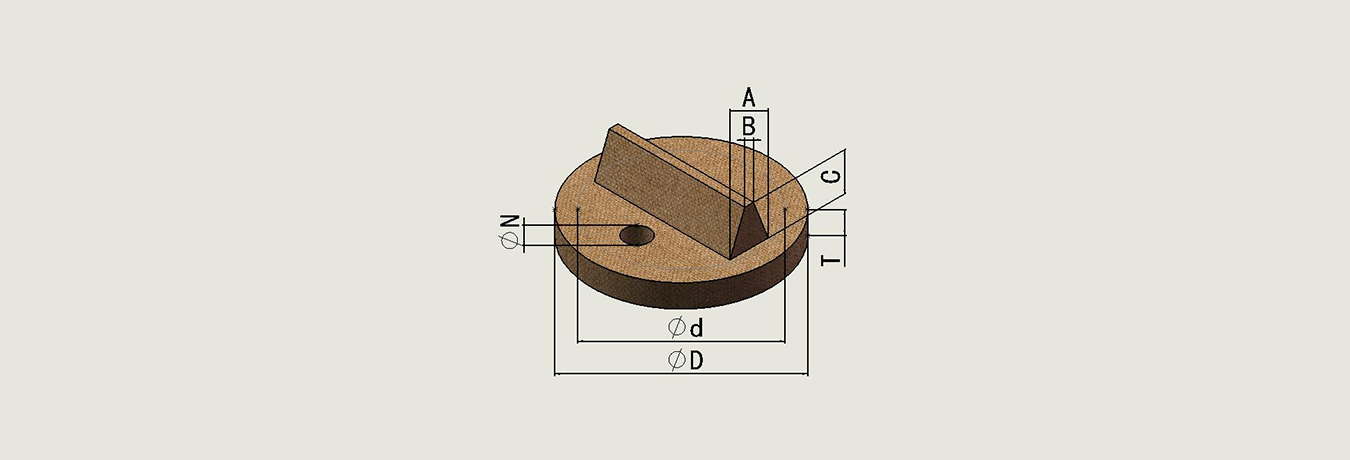

| Спецификация | Размер (мм) | ||||||
| Д | д | Н | А | Б | С | Т | |
| YF350-G150 | 180 | 150 | 20 | 30 | 5 | 30 | 20 |
| YF350-G180 | 230 | 180 | 22 | 30 | 5 | 30 | 25 |
| YF350-G200 | 250 | 200 | 24 | 30 | 5 | 30 | 25 |
| YF350-G225 | 275 | 225 | 26 | 30 | 5 | 30 | 25 |
| YF350-G250 | 305 | 250 | 28 | 30 | 5 | 30 | 25 |
| YF350-G275 | 330 | 275 | 30 | 35 | 5 | 35 | 30 |
| YF350-G300 | 360 | 300 | 32 | 35 | 5 | 35 | 30 |
| YF350-G325 | 385 | 325 | 34 | 40 | 5 | 40 | 35 |
| Спецификация | Размер (мм) | |||||||
| а | б | А | Б | С | Д | И | Т | |
| YF350-ГТ100/200 | 140 | 240 | 30 | 5 | 30 | 200 | 20 | 20 |
| YF350-ГТ120/180 | 160 | 220 | 30 | 5 | 30 | 180 | 25 | 20 |
| YF350-ГТ120/240 | 164 | 284 | 30 | 5 | 30 | 240 | 25 | 22 |
| YF350-ГТ140/210 | 184 | 254 | 30 | 5 | 30 | 210 | 25 | 22 |
| YF350-ГТ160/240 | 204 | 284 | 30 | 5 | 30 | 240 | 25 | 22 |
| YF350-ГТ180/270 | 224 | 314 | 35 | 5 | 35 | 270 | 30 | 22 |
| YF350-ГТ180/360 | 236 | 416 | 35 | 5 | 35 | 360 | 30 | 24 |
| YF350-ГТ200/300 | 248 | 348 | 35 | 5 | 35 | 300 | 30 | 24 |
| YF350-ГТ200/360 | 248 | 408 | 35 | 5 | 35 | 360 | 35 | 24 |
| YF350-ГТ200/400 | 260 | 460 | 35 | 5 | 35 | 400 | 35 | 26 |
| YF350-ГТ200/330 | 276 | 386 | 35 | 5 | 35 | 330 | 35 | 26 |
| YF350-ГТ240/360 | 300 | 420 | 35 | 5 | 35 | 360 | 35 | 28 |
| YF350-ГТ250/375 | 306 | 431 | 40 | 5 | 40 | 375 | 35 | 28 |
| YF350-ГТ270/405 | 330 | 465 | 40 | 5 | 40 | 405 | 35 | 30 |
| YF350-ГТ300/450 | 360 | 510 | 40 | 5 | 40 | 450 | 35 | 30 |
